撥動開關的種類

來源：發布時間：2017-07-27 點擊量：1866

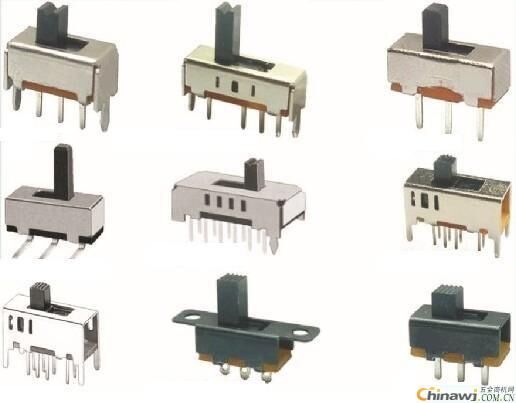

撥動開關分為：小電流撥動開關（右圖），和大電流撥動開關（左圖）。小電流撥動開關常用在電子玩具，數碼通訊。大電流一般用在電器，機械等。
撥動開關主要廣泛用于:各種儀器/儀表設備，各種電動玩具，傳真機，音響設備，醫療設備，美容設備，等其它電子產品領域！

簡單的說，撥動開關就是通過撥動其執行機構（開關柄），來接通或斷開電路。它具有滑塊動作靈活、性能穩定可靠等特點，廣泛應用于電器、機械、通訊、數字影音、樓宇自動化、電子產品中。下面來具體介紹一下：
1.大電流密封型撥動開關
它的額定電流高至5A,且采用環氧樹脂密封，故為大電流密封型撥動開關。它的端子形式有多種，觸點材質有鍍銀、金兩種，開關功能多樣。所以，對此細分種類較多。廣泛應用于電器、機械中。如1000系列中1203A1CQEB(單極三位）型號，具體參數及尺寸如下：
SPECIFICATIONS Switch Function SPDT Electrical Ratings 5A @ 120VAC, 28VDC Electrical Life 30,000 cycles typical Contact Resistance < 10 mΩmax initial @ 2-4VDC, 100mA Dielectric Strength 1500Vrms min Insulation Resistance > 100MΩ min Operating Temperature -40°C to 85°C Storage Temperature -40°C to 85°C 2.單側彈回式表面貼裝型撥動開關
執行機構的操作在側面，且引腳為貼片式，故為單側彈回式表面貼裝型撥動開關。廣泛應用于通訊、數字影音中。如MS1257型號，具體參數及尺寸如下：
SPECIFICATIONS Switch Function SPDT Electrical Ratings 300mA @ 6VDC Electrical Life 10,000 cycles typical Contact Resistance < 50 mΩinitial Dielectric Strength 1000Vrms min Insulation Resistance > 100MΩ min Operating Temperature -40°C to 85°C Storage Temperature -40°C to 85°C 3.4P3T直插式撥動開關
觸點形式為4P3T，引腳為直插式。故為4P3T直插式撥動開關。4P3T決定了它有8對引腳，同時，還有兩對支架，起支撐、固定、接地的作用。廣泛應用于樓宇自動化、電子產品中。如MS4319L5.5型號，具體參數及尺寸如下：
SPECIFICATIONS Switch Function 4P3T Electrical Ratings 200mA @ 30VDC Electrical Life 10,000 cycles typical Contact Resistance < 50 mΩinitial Actuation Force 250 +/- 100gF Dielectric Strength 1000Vrms min Insulation Resistance > 100MΩ min Operating Temperature -40°C to 85°C Storage Temperature -40°C to 85°C 4.長執行機構頂撥型撥動開關
執行機構12mm，且位于開關頂端，故為長執行機構頂撥型撥動開關。廣泛應用于數字影音、各種儀器/儀表設備中。如MS2201L12型號，具體參數及尺寸如下：
SPECIFICATIONS Switch Function DPDT Electrical Ratings 200mA @ 30VDC Electrical Life 10,000 cycles typical Contact Resistance < 50 mΩinitial Actuation Force 200 +/- 100gF Actuator Travel 4.0 mm total Dielectric Strength 1000Vrms min Insulation Resistance > 100MΩ min Operating Temperature -40°C to 85°C Storage Temperature -40°C to 85°C 以上分類基于RIVERSUN (HONG KONG) LTD
